ROCKSHOX DUKE。塗っちゃった!

『ROCKSHOX DUKE。』ちゃん。

オーバーホール始めました。

変化を求め。イメチェンしました。

塗っちゃいました。クラウンを塗っちゃいました。










まずはマスキングから。(←マスキングってキライ。メンドクサイから。)





メンドクサイが。。。しっかり。マスキング。





600番のペーパーで磨きます。





ソフト99の「プラサフ」と「シリコンオフ」。





シリコンオフでしっかり脱脂して。。。

最初はプラサフ。上塗りは黒なのでプラサフはグレーです。

うす~く。スプレー。3回に分けてスプレー。





裏側もしっかりスプレーします。





乾燥したら。今度は1000番のペーパー&シリコンオフ。







いよいよ上塗り。

色は純粋な黒。隣は我が家のワンちゃん。(色はクリーム)





塗っちゃります。





裏側もしっかり塗っちゃります。

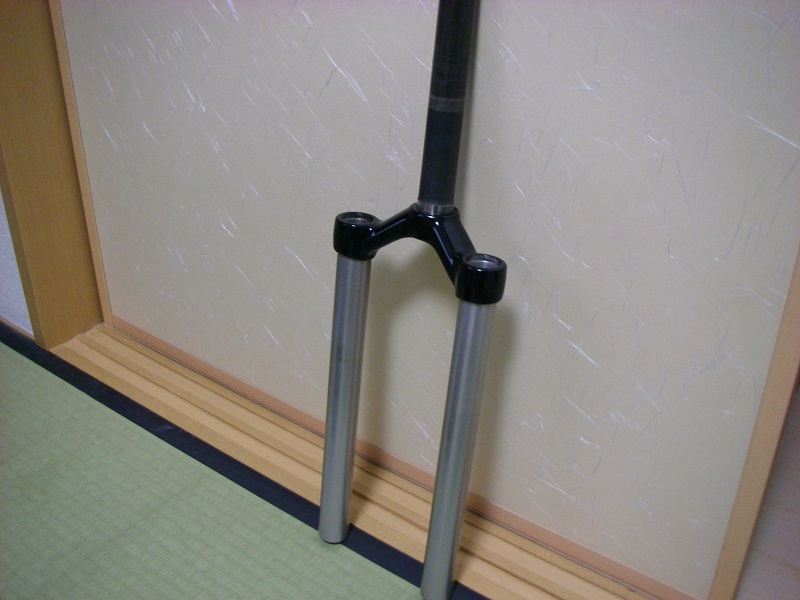

出来ました。


と。言っても後期?のDUKEと同じですが。。。





ただの黒色スプレーを使ったので「ザ・クロ!」って感じです。

だけど黒色本来の艶がでていい感じ。。。(´m`)






とっても古い『OLD DUKE。』ちゃん。

僕にとっては『New DUKE。』ちゃん。



しっかり乾燥させたら。いよいよ組み立て!

では。また次回。。。



いつもありがとうございます。
ポチッとお願いします。m(_ _)m
/
にほんブログ村



ついでにこっちもポチッとお願いします。o(^◇^)o
MTBブログランキングへ
人気ブログランキング





KLEIN日記 TOPへ!!
[PR]
by takahiro3230 | 2013-04-27 14:56 | KLEIN V

ROCKSHOX DUKE。オーバーホール(2)

『ROCKSHOX DUKE。』ちゃん。

オーバーホール始めました。

が。分解中にショックなこともあります。



一つ目は。これ。

トップキャップを外す時。勢いよくラチェットで緩めてたら。。。。

ラチェットがアウターにヒット!・・・・アウター塗装が・・・・o(T^T)o




二つ目は。これ。
スナップリングプライヤーが・・・・o(T^T)o





DIY。仕方ない。素人だもん。o(T^T)o

で。まずは。スナップリングプライヤー購入。安物ですがね。




気を取り直して。




スナップリングを外す。





続いて。スプリング側のインナー部品。

こっちもスナップリング。これも。ちょ~固い。泣きそうなくらい固い。でも外す。


どんどん。外す。


もっと。外す。


写真。忘れちゃいましたが。やっぱり最後もスナップリング。

これでメンドクサイ部品はすべてクリア!!





次はスプリング。

す~っと抜きます。




そして。ダンパー。





ダンパーはこ~なってます。

これがリバウンド調整ノブ。そう。うさぎとカメ。



これが「うさぎさん」側。



これが「カメさん」側。


この開け閉めでオイルを抜く量を変化させてリバウンド調整をするみたい。







続いて。ダストシール取り外し。

たしか。FOXサスペンションの解説書に10mmのスパナで外すって書いてあったような。。。

結構固い。ボロボロのダストシールのクセに。結構固い。









これで分解完了!!




これがスプリング側。左側




これがダンパー側。右側。






分解完了した。。。。





分解は完了したが。。。。

ちょっと欲というか変化が欲しくなる。

人が人である所以でもある。そう。人生と同じである。

毎日の暮らしの中で変化を求める。

その変化の中に刺激が生まれる。

そして刺激が人を動かす。

そしてまた変化を求める。



ムフフ。(´m`)

イメチェンでもしちゃおうかな。


では。また次回。。。


いつもありがとうございます。
ポチッとお願いします。m(_ _)m
/
にほんブログ村



ついでにこっちもポチッとお願いします。o(^◇^)o
MTBブログランキングへ
人気ブログランキング





KLEIN日記 TOPへ!!
[PR]
by takahiro3230 | 2013-04-21 08:54 | KLEIN V

ROCKSHOX DUKE。オーバーホール(1)

『ROCKSHOX DUKE。』ちゃん。

オーバーホールします。こういうのは何書いていいのかわからない。。。

写真でごまかします。

『ROCKSHOX DUKE。』ちゃん。(前)




『ROCKSHOX DUKE。』ちゃん。(後)




ボロボロのダストシール。




おニューのダストシール!




『ROCKSHOX DUKE。』ちゃん。せっちぃんぐ~emoticon-0148-yes.gif。    オヤジだが・・・なにか?。




エアーバルブのキャップを外す。




エアーを抜く。




トップキャップを外す。勢いよく外す。




すると。こうなる。(TmT)




気を取り直し。右側も外す。




右側にはオイルがたくさん入ってるので排出。




で。なんだ。一番したのボルトを緩める。




ぷらハンでドつく。するとインナーがズボッと抜ける。




そしてインナーを抜き取る。というか。アウターを引き抜く。




インナーの下側。インナー分解。




スナップリングプライヤーでスナップリングを外す。こいつ結構ムズい。かたい。でも外す。




次のパーツを外す。




どんどん取り外す。




最後にはもう一度スナップリング。







が。。。。。これだ(´_`。)






一時中断・・・・・・



いつもありがとうございます。
ポチッとお願いします。m(_ _)m
/
にほんブログ村



ついでにこっちもポチッとお願いします。o(^◇^)o
MTBブログランキングへ
人気ブログランキング





KLEIN日記 TOPへ!!
[PR]
by takahiro3230 | 2013-04-18 20:52 | KLEIN V

CHRIS KING。止まらない物欲。

CHRIS KING。NOTHREADSE。クリスキング。ヘッドパーツ。

物欲に支配された結果がこれである。。。









前はネイビーでしたが。今度はブラック。



我が家のワンちゃんも羨ましがってます。



------------------------------------------------------------------------------------------------------------
CHRIS KINGとは
常に高い精度を要求される医療機器の製造に携わってきたクリス・キング氏。
そんな彼が1976年に自転車用のヘッドパーツを製作。
それまで培ってきた経験と知識を生かした彼の製品は瞬く間に市場を席巻、
現在ではその名の通りヘッドパーツの王様として不動の地位を確立。
彼が開発した特別なシールドベアリングが持つ精度と耐久性はその他の製品とは全く比較にならない程である。
また、製造過程で発生するもは全て再利用、又はリサイクルされるように徹底し、一切の廃棄物や排水を出さず環境保全に徹した彼の生産活動は、いまや世界中の全ての製造業者が目指している姿そのものである。
2008年より、自転車のパーツの中で大きな負荷が掛かる部位であるボトムブラケットを新たに発売。
その卓越した性能については説明するに及ばないとは思うが、お気に入りのバイクでぜひとも実際に体感していただきたい逸品である。
------------------------------------------------------------------------------------------------------------


要するに。逸品なのである。

そう。逸品。



ザ・CHRIS KING。NOTHREADSE。(* ̄^ ̄*)




いつもありがとうございます。
ポチッとお願いします。m(_ _)m
/
にほんブログ村



ついでにこっちもポチッとお願いします。o(^◇^)o
MTBブログランキングへ
人気ブログランキング





KLEIN日記 TOPへ!!
[PR]
by takahiro3230 | 2013-04-13 07:23 | KLEIN V

SM-BH90。こんどこそ揃った9速グッズ!!でも。その前に。

この期に及んで9速化を目指す。ワタクシ。

物欲に負けキャリパー購入したにも関わらずブレーキホースも必要であることを失念しておりましたが。

この度。遅ればせながらブレーキホースが到着。

ザ・SM-BH90。(* ̄^ ̄*)






とうとう。これで全部揃いました。 ε=( ̄。 ̄;)
フロントディレイラー→XTR FD-M970
クランク→XT FC-M770
リアディレイラー→XT RD-M770
シフト&ブレーキレバー→XT ST-775(デュアルコントロール)
すぷ。→XT CS-M770
チェーン→XTR CN-7701
ブレーキホース→ SM-BH90







いや。ほとんどが一世代前のパーツなので少々難儀しました。

リアディレイラはGSゲージからSGSへ改造しちゃいましたし。

・・・プレート変えるだけだったんですけど。このプレートを購入するまでが大変だったんですよ。。。

いや。ほんと。。。


ま~これで。デュアルコントロールレバー購入に端を発した9速化ももう目の前です。(*^m^*) ムフフ。








と。言いながら。。。ついでに。これ買っちゃいました。

フロントサスのオイル。フィニッシュライン。ショックオイル。5Wと15W。
我が家のワンちゃんがなめてますが・・・






以前。『ROCKSHOX DUKE。』ちゃんを中途半端にオーバーホールしちゃったんです。


その後。ダストシールも購入したのですが。今度はオイルがない(´_`。)



一時期。TREK6000SHXに使ってたものの。



やっぱダストシールが。。。で。そのままお蔵入り。







この度。やっとショックオイルを購入したので。ちゃんとオーバーホールしようと思います。(o`・∀・´o)
(『ROCKSHOX DUKE。』ちゃんに15Wは使いませんが・・・)





いつもありがとうございます。
ポチッとお願いします。m(_ _)m
/
にほんブログ村



ついでにこっちもポチッとお願いします。o(^◇^)o
MTBブログランキングへ
人気ブログランキング





KLEIN日記 TOPへ!!
[PR]
by takahiro3230 | 2013-04-08 19:52 | KLEIN V

CN-7701。これで揃った9速グッズ!?

この期に及んで9速化を目指す。ワタクシ。

前回ブログ書いてた時に思い出したチェーン。

完全に忘れてたチェーンを先日ポチッとしました。

やっと今日到着!!

ザ・CN-7701。(* ̄^ ̄*)






ほら。ちゃんと9速。






名前はすごい。

「DURA-ACE」に「XTR」。これ以上ねーな。(* ̄^ ̄*)











ギャー!!思い出した!!












おい。ブレーキ!ぶれいき。キャリパー!!

また。忘れてた。

買っちゃったじゃん。(´_`。)


物欲全開で買っちゃったキャリパー。「BR-M785」

TREK6000SHXで使ってるキャリパー「BR-M446」




違うんですよね・・・(--,)

そう。ブレーキホース。

「BR-M785」はこんな形。




「BR-M446」はこんな形。




ブレーキホース。ポチらなければ!

ちょっと冷静に考えなければ・・・まずいな。やっぱり





リアディレイラー。フロントディレイラー。すぷ。クランク。チェーン。シフター。もいる。

9速化も大変だが全部消えた。でも足りないものがありました。まだ。まだ。

。。。でも楽しい+.(o´∀`o)゚+
