RD-M770。ロングゲージに改造!

この期に及んで9速化を目指す。ワタクシ。

少し前。RD-M770を購入したわけなんですが。

実はこれミドルゲージだったんです。




みじかっ!





フロント3段+リア9段の構成予定なので。ミドルゲージだと。。。キャパシティが足りません。

なので。ロングゲージに改造です。





まずはシマノスモールパーツでロングゲージ用プレートGET!



しかし。結構苦労しました。メーカー欠品ってところが多くて・・・

何とか手に入れることができてほっと一息 ε=( ̄。 ̄;)






では。まずは分解。

ガイドプーリとテンションプーリのボルトを外します。

そうこのボルト。外すとベアリングと一緒にバラバラになります。




次はインナープレート。




まずはディレイラー側にちっちゃなボルトがあるのでこれを外す。




そしたら。プレートを回しながらヌポっと抜きます。
ばねの位置をよく見ておかなくちゃ!と思ってましたが。。。

取り付ける場所は1ヵ所。気にする必要はないようです。





はい。バラバラ。分解なう。(^_^)




プレートを比べるとこんなに違います。




その差。約3.5cm。







分解ついでにお掃除。




プーリもきれいになりました。




みんなきれいになりました。(^_^)







で。この人たちを組み立てます。ちゃんとグリスアップしながらね。






ザ・RD-M770-SGS。(* ̄^ ̄*)

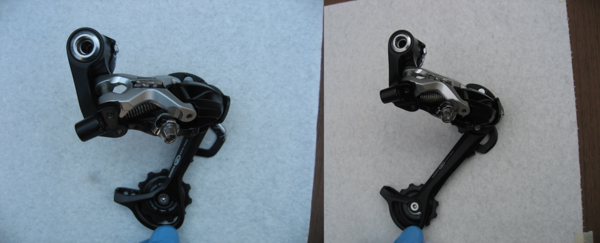

RD-M770-GS。→RD-M770-SGS。ロングゲージに改造完了!
だいぶ違うのね・・・





リアディレイラー。フロントディレイラー。すぷ。クランク。チェーン。シフター。もいる。9速化も大変だ。

。。。でも楽しい+.(o´∀`o)゚+
